Гидравлический ножничный подъёмный стол: как выбрать и не переплатить
Гидравлический ножничный стол — самое массовое решение для подъёма паллет и тары на рабочую высоту. Из-за массовости на рынке легко купить «стол вообще» и потом выяснить, что он не влезает в проём, не тянет нагрузку или требует приямка, которого нет. Разбираем, как выбрать по делу.
Где нужен гидравлический ножничный подъёмный стол
- подача паллеты на уровень стеллажа или конвейера;
- подъём тары на рабочую высоту упаковки или комплектации;
- перегрузка между уровнями без отдельной шахты;
- позиционирование заготовок у станка.
Ход — до 6 метров, питание 380 В, гидростанция 250 бар, монтаж на объекте — от 3 дней. Стоимость — от 280 000 ₽ в зависимости от нагрузки и высоты подъёма.
Как выбрать ножничный подъёмный стол: 5 параметров, которые определяют цену
- Грузоподъёмность. Считается не «средний вес коробки», а максимальная нагрузка с учётом тары и неравномерного размещения груза.
- Высота подъёма. От неё зависит число ножничных секций: односекционный стол — до 1,5–2 м, дальше нужен двух- или трёхсекционный.
- Размер платформы. Должен быть кратен вашему поддону плюс запас на вилы рохли.
- Исполнение по безопасности. Ограждение, рамка с микровыключателем под платформой, гидрозамки, аварийная остановка.
- Условия эксплуатации. Улица, влажность, мойка, минусовые температуры — от этого зависит покраска, гидравлика и класс электрики.
Приямок или настил?
Стол в сложенном виде имеет «строительную высоту»: от 100–150 мм у односекционных моделей до 300–500 мм у многосекционных. Если нужна платформа заподлицо с полом — делают приямок. Если приямка нет и строить его нельзя, стол ставят на пол: тогда груз заезжает по пандусу или подаётся рохлей с подъёмом.
Мы считаем оба варианта и показываем в схеме, что даёт каждый: приямок — ровный пол и удобный заезд; настильное исполнение — нулевые строительные работы и сдвиг сроков на дни, а не на месяц.
Безопасность гидравлического стола: что проверять в спецификации
- Рамка безопасности под платформой с микровыключателем — останавливает движение, если под настилом препятствие;
- Гидрозамки — исключают падение при обрыве шланга;

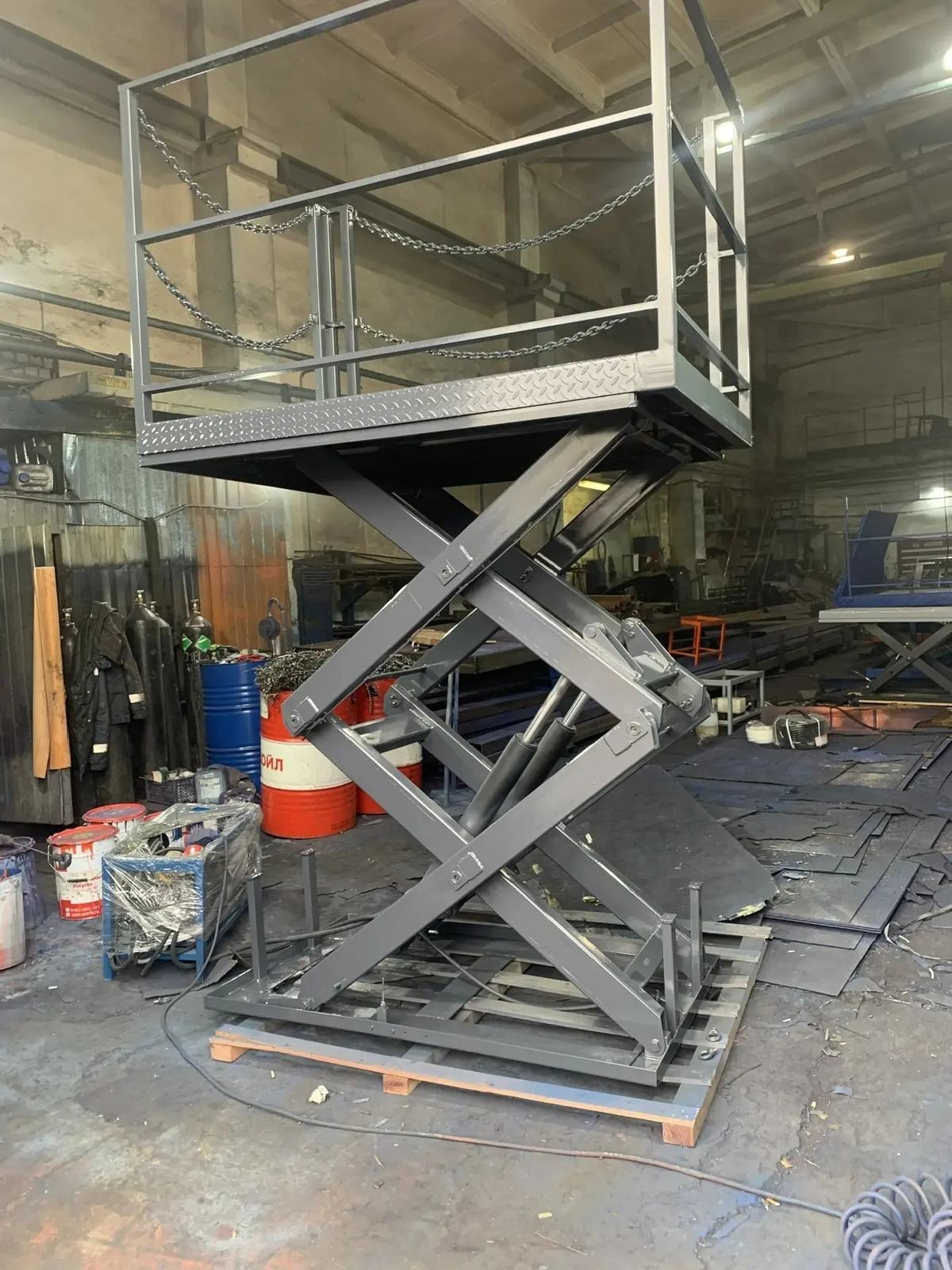

- Ограждение настила — чтобы поддон не съезжал и не касался стоек;
- Концевые выключатели и аварийная остановка — штатные, не «опция»;
- Заводские испытания с перегрузкой и протокол в паспорте.
Сроки и порядок работы
| Этап | Срок |
|---|---|
| Заявка и уточнение задачи | 1 день |
| Проект, схема и смета | 2–3 дня |
| Изготовление и заводские испытания | 25 рабочих дней |
| Монтаж и пусконаладка | от 3 дней |
Оплата — 70% предоплата и 30% перед отправкой на объект, гарантия 12 месяцев. Типовые конфигурации часто есть на складе — тогда производство не требуется.
Виды подъёмных столов и типовые задачи

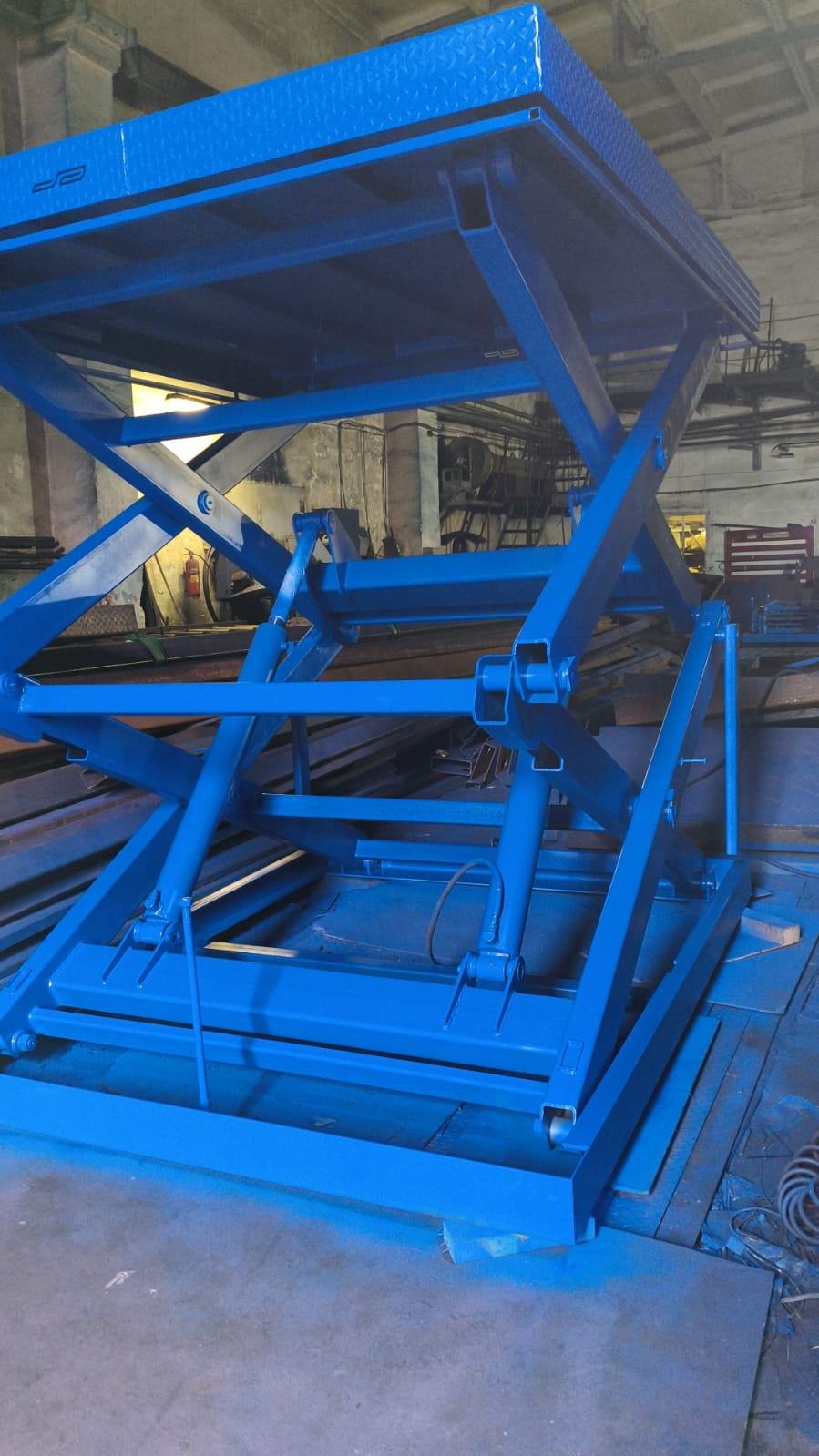

По конструкции столы делят на односекционные (до 1,5–2 м, самая низкая строительная высота), двухсекционные (до 3–4 м) и многосекционные каскадные (до 6 м и выше). Отдельно выделяют низкопрофильные столы — со строительной высотой от 80–100 мм, их берут, когда техника должна заезжать на платформу с пола, и столы с откидной аппарелью для заезда рохли или погрузчика.
Типовые задачи, под которые считают стол: подача паллеты на уровень стеллажа или конвейера; подъём тары на высоту комплектации; перегрузка между уровнями без шахты; позиционирование заготовок у станка; подача материалов на монтажную площадку внутри цеха; возврат порожней тары вниз. Также стол используют как подъёмник для поддонов на антресоль — когда полноценный лифт избыточен.
Материалы и исполнение подбираются под среду: для улицы — усиленная покраска и морозостойкая гидравлика, для влажных помещений и пищевых производств — нержавеющие узлы и композитный настил, для чистых помещений — покрытие без ворса и защита шарниров.
Частые вопросы
Стол можно поставить на улицу?
Да, исполнение подбирается под среду: усиленная покраска, защита гидравлики, подогрев или морозостойкие уплотнения, соответствующий класс электрики.
Нужен ли отдельный фундамент?
В большинстве случаев достаточно ровного несущего пола. Требования к полу указываются в паспорте и проверяются на замере.
Кто обслуживает стол после монтажа?
Мы обучаем оператора и передаём паспорт. Дальше — плановое ТО по договору: проверка гидравлики, узлов, выключателей и тормозной системы.
